Ezüst Lóbemutatja aQFT15-18 blokkgyártó gépmint nagy kapacitású megoldás azon gyártók számára, akik automatizált betontömb-gyártást, állandó formázási minőséget és hatékony nagyüzemi kibocsátást keresnek. Az intelligens HMI+PLC vezérlés és a fejlett szervóvibrációs technológia köré tervezett berendezés támogatja az üreges blokkok, térkövek, tömör téglák, szegélykövek, lejtővédő téglák, gyeptömbök és egyéb betontermékek gyártását.
A QFT15-18-at olyan ipari blokkgyárakhoz tervezték, amelyek nagyobb termelési kapacitást igényelnek anélkül, hogy nagymértékben támaszkodnának a kézi működtetésre. Teljesen automatizált gyártási koncepciója integrált munkafolyamattá kapcsolja össze az adagolást, a keverést, az öntést, a szállítást, a kikeményítést, a raklapkezelést és a raklapozást. A terméktől és az alapanyag összetételétől függően a gép óránként 8600–10.000 térkő, óránként 2450–3.000 üreges blokk és óránként 15.000–18.900 tömör tégla teljesítményére képes. Négytengelyes chip szervó rezgésrendszere, kb. 30g átlagos gerjesztési gyorsulása, 0-65 Hz-es gerjesztési frekvenciája és kb. 135 kW-os főgép beépített teljesítménye technikai alapot ad a nagy áteresztőképességű betontermékek gyártásához.
Tartalomjegyzék
- Mi az a QFT15-18 blokkgyártó gép?
- Hogyan javítja az automatizálás a termelés hatékonyságát?
- Miért fontos a szervó vibráció a betontömb minősége szempontjából?
- Milyen termékeket tud a gép előállítani?
- Melyek a legfontosabb műszaki paraméterek?
- Hogyan illeszkedik egy teljesen automata gyártósorba?
- Mit kell figyelembe venniük a vásárlóknak vásárlás előtt?
- Gyakran Ismételt Kérdések
- Következtetés

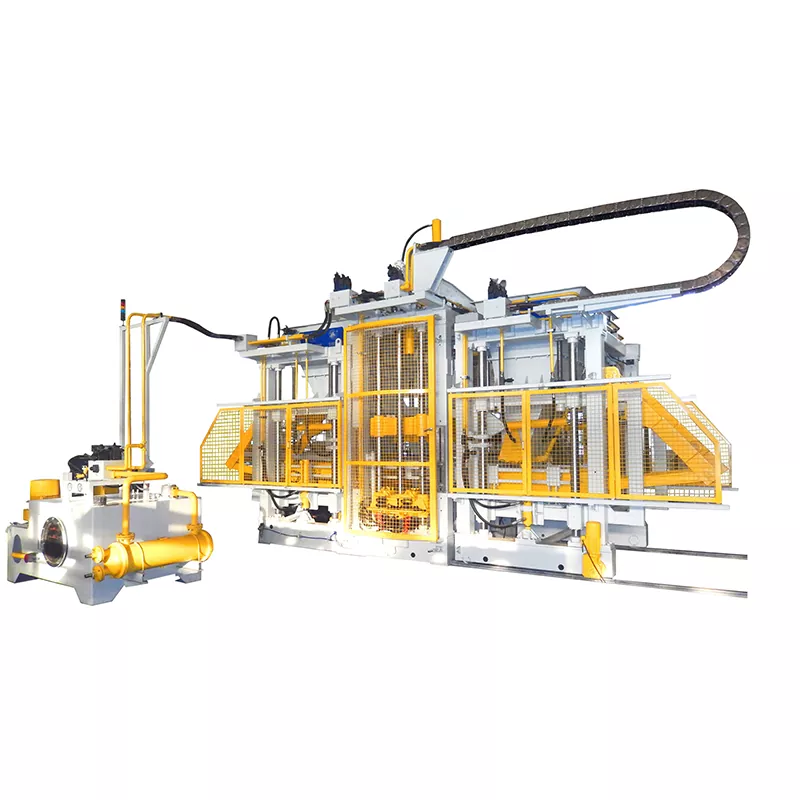

Mi az a QFT15-18 blokkgyártó gép?
A QFT15-18 egy nagy kapacitású automata betontömb-gyártó gép, amelyet nagyobb léptékű gyártási műveletekhez fejlesztettek ki. A jelentős kézi beavatkozástól függő kisblokkos gépektől eltérően ezt a modellt integrált automatizált munkafolyamat és HMI+PLC intelligens digitális vezérlőrendszer köré tervezték.
A gép a Silver Horse blokkgyártó berendezések sorozatába tartozik, és a korábbi QFT 9-16 modell nagyobb kapacitású utódjaként fejlesztették ki. Gyártási konfigurációját olyan gyáraknak szánták, ahol megismételhető fröccsöntési ciklusokra, központosított folyamatvezérlésre és hatékony anyagkezelésre van szükségük.
Egyik fontos tulajdonsága, hogy a formakonfiguráció változtatásával képes különböző betontermékekhez illeszkedni. Ez hasznossá teszi a berendezést az építőiparban, az önkormányzati infrastruktúrában, a tereprendezésben, az útburkolatban és a lejtővédelmi projektekben dolgozó gyártók számára.
Hogyan javítja az automatizálás a termelés hatékonyságát?
Egy modern betongyártó gyár esetében a termelés hatékonyságát nem csak a főgép sebessége határozza meg. Az anyag előkészítése, a raklap mozgatása, a termékszállítás, a keményedés, a halmozás és a kezelő beavatkozása egyaránt befolyásolhatja a tényleges gyári teljesítményt.
A QFT15-18 úgy lett kialakítva, hogy ezeket a szakaszokat összehangolt gyártási folyamatba kapcsolja. A teljesen automatikus konfiguráció integrálhatja a nyersanyag adagolását és keverését a fröccsöntéssel, a nedves blokk-szállítással, a raklapkezeléssel, a kikeményítéssel, a raklaptárolással és a robotizált raklapozással.
- Csökkentett kézi beavatkozás:Az automatizált anyagmozgatás és a raklapmozgatás csökkenti az ismétlődő munkaigényeket.
- Következetes működés:A PLC-alapú vezérlés segít a gyártási paraméterek szabványosításában az ismételt ciklusok során.
- Nagyobb áteresztőképesség:A nagy fröccsöntő kapacitás lehetővé teszi több termék előállítását minden gyártási ciklus során.
- Jobb munkafolyamat-koordináció:A szállítószalagok, a raklaprendszerek, a keményítő berendezések és a raklapozó berendezések összekapcsolt gyártórendszerként működhetnek.
- Központi felügyelet:A HMI- és PLC-vezérlések a kezelők számára szervezettebb módot biztosítanak a termelés irányítására.
A hosszú távú termelésbővítést tervező gyárak esetében az automatizálás a gyártási folyamatok egyszerűbbé tételét is megkönnyítheti a termelési igények növekedésével.
Miért fontos a szervó vibráció a betontömb minősége szempontjából?
A vibráció kritikus része a betontermékek öntésének, mivel a betonkeveréket hatékonyan kell elosztani és tömöríteni a formában. Az inkonzisztens vibráció hozzájárulhat a sűrűség, a felület megjelenésének és a termék geometriájának változásaihoz.
A QFT15-18 négytengelyes chip szervo vibrációs rendszert használ, amelyet a Silver Horse szabadalmaztatott technológiájával fejlesztettek ki. A közzétett műszaki adatok 0-65 Hz közötti gerjesztési frekvenciát és körülbelül 30 g átlagos gerjesztési gyorsulást jeleznek.
A szervo vibrációs konfiguráció célja, hogy szabályozott és hatékony anyagtömörítést biztosítson. Ha a megfelelő vibrációs paraméterek illeszkednek a betonkeverékhez, az öntőforma kialakításához és a termékkövetelményekhez, az eljárás segíthet javítani az egyenletességet és a formázási stabilitást.
Ez különösen fontos különböző méretű vagy szerkezeti követelményekkel rendelkező termékek gyártásakor. Ahelyett, hogy a vibrációt fix sebességű mechanikai műveletként kezelnénk, a számítógép által vezérelt frekvenciaváltó rendszer nagyobb rugalmasságot biztosít a gyártási paraméterek kezelésében.
Milyen termékeket tud a gép előállítani?
A nagy kapacitású blokkgyártó rendszerek egyik fő előnye a gyártási sokoldalúság. Megfelelő formákkal és megfelelően összeállított alapanyagokkal a QFT15-18 több kategóriájú betonterméket tud gyártani.
| Termék típusa | Tipikus méret | Formázási mennyiség | Referencia kimenet |
|---|---|---|---|
| Útburkoló kő | 198 × 98 × 60/80 mm | 60 db/raklap | 8.600–10.000 db/h |
| Színes szegélykő | 500–800 × 120 × 350 mm | 2 db/raklap | 205–240 db/h |
| Lejtős védő tégla | 406 × 305 × 102 mm | 9 db/raklap | 1.300-1.620 db/h |
| Tömör tégla | 240 × 115 × 53 mm | 84 db/raklap | 15.000–18.900 db/h |
| Üreges blokk | 390 × 190 × 190 mm | 15 db/raklap | 2.450–3.000 db/h |
A berendezés olyan termékekhez is konfigurálható, mint a reteszelő blokkok, gyeptömbök, ökológiailag áteresztő téglák, porózus blokkok, műkő, kommunális téglák és speciális építési termékek. A tényleges kibocsátás a termék méreteitől, a nyersanyagoktól, a készítménytől és a kívánt termékminőségtől függően változik.
Melyek a legfontosabb műszaki paraméterek?
A műszaki konfiguráció megértése elengedhetetlen egy blokkgyártó gép értékelésekor, mert a kimenet önmagában nem írja le a teljes gyártási képességet.
| Műszaki cikk | QFT15-18 referenciaspecifikáció |
|---|---|
| Raklap mérete | 1400 × 1200 mm |
| A fő gép telepített áramellátása | Körülbelül 135 kW |
| Gerjesztési frekvencia | 0–65 Hz |
| Átlagos gerjesztési gyorsulás | Körülbelül 30 g |
| Vibrációs rendszer | Négytengelyes chip szervo vibrációs rendszer |
| Vezérlőrendszer | HMI + PLC intelligens digitális vezérlés |
| Gyártási mód | Teljesen automatikus gyártási konfiguráció |
Ezeket a specifikációkat a gyár termékösszetételével és gyártási tervével együtt kell figyelembe venni. Például az üreges tömbök teljesítménye nem hasonlítható közvetlenül össze a kisebb térkövek kibocsátásával, mert a formázási mennyiségek, méretek, ciklusidők és anyagfelhasználás eltérőek.
Hogyan illeszkedik egy teljesen automata gyártósorba?
A főgép csak egy részét képviseli az ipari blokkgyártási rendszernek. A folyamatos gyártás érdekében a segédberendezéseket össze kell hangolni az anyag-előkészítés, formázás, szállítás, kikeményítés és a késztermék kezelés körül.
Egy tipikus automatizált konfiguráció a következőket tartalmazhatja:
- Adagoló gép
- Szín-anyag keverő
- Alapanyag keverő
- Csavaros szállítószalag és cementsiló
- Cement skála
- Anyagszalagos szállítószalagok
- Fő blokkformázó gép
- Nedves-blokk szállítószalag
- Raklap adagoló és raklap felvonó
- Pácoló kemencék és keményítő szállítószalagok
- Raklap süllyesztő és tároló berendezések
- Koordináta típusú raklapozó robot
- PLC vezérlőterem
- Csomagoló rendszer
Ez az integrált megközelítés lehetővé teszi a gyártók számára, hogy a gyártási kapacitást a teljes gyári munkafolyamat köré tervezzék, ahelyett, hogy a tömbformázó gépet elszigetelt berendezésként értékelnék. Nagy projekteknél egy teljesen automatikus blokkgyártó gyártósor koordináltabb megoldást jelenthet.
Mit kell figyelembe venniük a vásárlóknak vásárlás előtt?
Az ipari blokkgyártó berendezések kiválasztását a tervezett termékekkel és a szükséges termelési kapacitással kell kezdeni, nem pedig egyszerűen a legnagyobb névleges teljesítményű gép kiválasztásával.
- Határozza meg a termékskálát:Határozza meg, hogy a gyár elsősorban üreges blokkokat, tömör téglákat, járólapokat, szegélyköveket, vízáteresztő téglákat vagy több termékkategóriát gyárt majd.
- Számítsa ki a reális kapacitást:Fontolja meg a formázási ciklust, a keményítési kapacitást, a munkaórákat, a termék méretét és a tervezett felhasználást ahelyett, hogy csak a maximális óránkénti teljesítményre hagyatkozna.
- Értékelje az automatizálási követelményeket:Döntse el, hogy az adagolást, a szállítást, a raklapkezelést, a kikeményítést és a raklapozást mennyi automatizálni kell.
- Ellenőrizze a gyári infrastruktúrát:Erősítse meg a rendelkezésre álló elektromos kapacitást, a gyártási területet, a nyersanyagtárolót, a keményítési területet és a késztermék-kezelési helyet.
- Vegye figyelembe a forma rugalmasságát:Ha több terméket terveznek, akkor a penészkompatibilitási és váltási követelményeket bele kell foglalni a vásárlási döntésbe.
- Tekintse át a technikai támogatást:A telepítés, az üzembe helyezés, a kezelő oktatása, a pótalkatrészek és az értékesítés utáni támogatás közvetlenül befolyásolhatja az indítási folyamatot.
A Silver Horse blokkgyártási megoldásokat fejlesztett és szállított a nemzetközi piacok számára, vállalati információs jelentési projektjeivel több régióban. A gyártó azt is leszögezi, hogy berendezéseit úgy tervezték, hogy megfeleljenek a nemzetközi exportkövetelményeknek, és komplett gyártási megoldásokhoz támasztó berendezésekkel is szállíthatók.
Gyakran Ismételt Kérdések
Milyen típusú blokkokat tud gyártani a QFT15-18?
A gép alkalmas üreges tömbök, tömör téglák, térkövek, szegélykövek, lejtővédő téglák, pázsittömbök, ökológiailag áteresztő téglák, porózus tömbök és egyéb betontermékek előállítására, ha megfelelő formákkal és gyártási készítményekkel párosítják.
Mi a QFT15-18 kimenete üreges blokkokhoz?
Egy 390 × 190 × 190 mm-es üreges blokk esetében a közzétett specifikáció raklaponként 15 darab fröccsöntési mennyiséget, körülbelül 18–22 másodperces ciklusidőt és körülbelül 2450–3000 darab/óra referenciakibocsátást jelez, ami körülbelül 34–42 m³/óra.
Alkalmas-e a QFT15-18 automatizált gyárakba?
Igen. A gépet teljesen automatizált gyártási konfigurációkhoz tervezték, és integrálható adagoló, keverő, szállító, keményítő, raklapkezelő, raklapozó és PLC vezérlőrendszerekkel.
Mekkora a főgép beépített teljesítménye?
A közzétett műszaki paraméterek körülbelül 135 kW-ot adnak meg a főgéphez. Egy komplett gyártósor teljes elektromos igénye magasabb lesz, mert a segédberendezéseket is bele kell foglalni.
Milyen tényezők befolyásolják a tényleges termelési ciklust?
A termék méretei, a nyersanyag jellemzői, a beton összetétele, a termék szilárdsági vagy minőségi követelményei, a forma konfigurációja és a működési feltételek mind befolyásolhatják az öntési ciklust és a végső teljesítményt.
Használható-e a berendezés térkőgyártáshoz?
Igen. A közzétett adatok egy 198 × 98 × 60/80 mm-es térkő konfigurációt sorolnak fel, raklaponként 60 darabbal, 20-25 másodperces ciklusidővel és körülbelül 8 600-10 000 darab/óra jelzett kibocsátással.
Következtetés
A QFT15-18 egyesíti a nagy kapacitású fröccsöntést, az automatizált gyártásvezérlést, a szervo vibrációs technológiát és a rugalmas termékalkalmazásokat egy nagyléptékű betontermék-gyártáshoz tervezett gyártási platformban. Műszaki kialakítása különösen fontossá teszi a járólapokat, üreges blokkokat, tömör téglákat, szegélyköveket, lejtővédő termékeket és egyéb beton építőanyagokat gyártó gyárak számára. Ha új blokkgyártó üzemet tervez, egy meglévő létesítmény korszerűsítését vagy egy adott termékportfólió berendezéskapacitásának értékelését tervezi, tudjon meg többet a QFT15-18 blokkgyártó gépről, és beszélje meg a szükséges teljesítményt, formákat, nyersanyagokat és automatizálási konfigurációt a Silver Horse céggel. Személyre szabott gyártási ajánlatért, berendezés konfigurációért és árajánlatért,lépjen kapcsolatba velünkmég ma, és hagyja, hogy műszaki csapatunk segítsen megtervezni egy praktikus blokkgyártási megoldást.
